实验室注射泵

● 雷弗TFD03-01型分体注射泵由控制器和执行单元两部分组成,结构精巧,精度高,运行稳定; ● 控制器和执行单元分离,通过线缆连接,并配有快插接头,方便拆装,可以与其他仪器、设备联合使用,例如脑 立体定位仪; ● 执行单元可配合一支0.5μL~100μL的注射器,适合各种微量注入实验; ● 更小的体积,更便于夹持。

功能特点
  • LF-Touch-OS软件系统,运行稳定可靠,功能强大

  • 4.3寸彩色液晶触摸屏操作,形象的动画和图标显示,多彩的界面,常用的功能按键,使设备更加易用

  • 多种工作模式选择

  • 控制器和执行单元分体设计,便于安装固定

  • 支持屏幕锁定,按键静音操作

  • 按键配指示灯,工作状态清晰明确

  • 支持多种标准注射器,可自定义注射器

  • 高精度控制

  • RS485通讯,支持Modbus协议

  • 外部信号控制启停和方向

  • 宽范围电源输入

产品参数
技术参数
行程70mm
推力调节1~100%任意可调
操作方式触摸屏+常用功能按键
液量校正通过校正程序获得更精确的液量
通信接口RS485,MODBUS协议
液量范围0.005nL/min~152.456μL/min
注射器规格 0.5μL~100μL
工作模式注射,抽取,注射后抽取,抽取再注射,连续循环
行程控制精度误差<±0.35%(行程>30%满行程时)
线速度范围0.6096μm/min~91.44mm/min
执行单元尺寸173x24x52mm
状态信号输出1路指示启停状态,1路指示方向状态
行程分辨率 0.1905μm/μstep
掉电记忆保持掉电前设置参数
通道数1
注射器选择内置主要厂家,主要型号注射器供选择;可使用自定义注射器,直接输入注射器内径
重量 2+0.25kg(控制器+执行单元)
其他功能暂停和停止;按键音提示;锁定参数;快进和快退;显示亮度调节
适用电源AC100~240V    50/60Hz
工作环境环境温度5~40℃,相对湿度<80%
额定线性推力>1kgf(最大)
线速度调节分辨率0.6096μm/min
控制信号输入1路下降沿触发启动,1路下降沿触发停止
显示方式4.3寸彩色液晶;同屏幕显示传输液量,剩余液量,流量,运行方向,注射器规格等;动画显示运行状态
控制器外形尺寸245x205x105mm
流量范围0.005nL/min~152.456μL/min



注射器规格与流量参考表

注射器规格 注射器内径(mm) 小流量(nl/min) 大流量(ml/min)
0.5μl 0.103 0.005 0.761
1μL 0.146 0.010 1.531
2μL 0.206 0.020 3.047
5μL 0.3257 0.051 7.618
10μL 0.485 0.112 16.893
25μL 0.729 0.254 38.166
50μL 1.03 0.507 76.190
100μl 1.457 1.016 152.456

以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

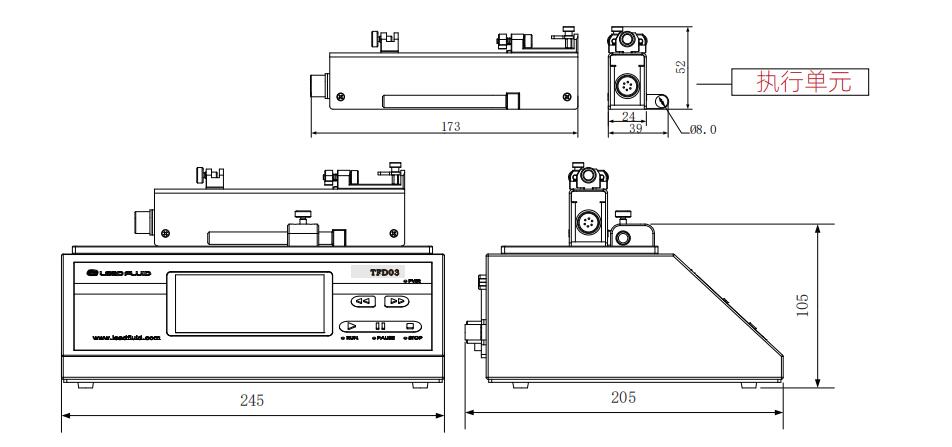

尺寸图(单位:mm)
