实验室注射泵

TFD02-01 v3注射泵是单通道分体式微量注射泵,集颜值、智能、精准、可靠于一身,是实验室进行微流量/微液量高精度、无脉动传输的理想选择。

功能特点
  • 全新工业外观设计

    整机轻质化,注塑外壳,抗静电能力更强,线条流畅美观

    控制器和执行单元分体设计,易拆装,便于与其他仪器设备(如脑立体定位仪)联合使用

  • 全新用户操作界面

    5英寸高分辨率彩色液晶触摸屏,操作更直观,信息更清晰搭载LF-Touch-OS软件系统,运行稳定可靠

    全新升级界面,更简洁、清新,色彩更舒适,优化布局,强调用户视角的功能呈现

  • 友好的操作体验

    轻松切换速度和时间单位,满足不同实验场景需求支持横、竖屏切换,优化有限工作空间内的显示 流量校正更为精准简便,提升操作效率和准确性

  • 安全性提升

    新增密码功能,有效防止未授权人员轻易修改参数,强化实验数据的安全性

  • 精密铸造,高精度控制

    优异的控制系统和精密的机械结构,行程控制精度误差小于±0.35% 强大抗电磁干扰性能,可在高压静电电场下连续稳定运行

  • 适配多种注射器

    内置多种注射器厂商和规格,同时支持自定义注射器,更加灵活多样

  • 自动化控制系统

    与计算机、PLC、单片机等多种上位机组成自动化控制系统可选配wifi控制功能,通过雷弗APP实现对泵的远程操控

产品参数
技术参数
行程110mm
操作方式面膜按键+触摸屏操作
注射器规格10uL-60mL
工作模式支持仅注入,仅抽取,注入/抽取,抽取/注入多种工作模式
行程控制精度误差±0.35%(行程>30%满行程时)
线速度范围1μm/min –150mm/min
执行单元尺寸266*86*76mm
状态信号输出1路指示启停状态,1路指示方向状态
行程分辨率0.156μm/ustep
通道数1
适用电源AC 100-240V 50Hz/60Hz
工作环境环境温度5-40℃ 相对湿度<80%
控制信号输入1路控制启停状态,1路控制方向状态
显示方式5英寸高分辨率彩色液晶触摸屏
线性推力>10kg,推力可调整
流量范围0.184nL/min(10ul) - 83.318mL/min(60mL)
消耗功率<30W
防护等级IP31
重量1.495kg+1.8kg(控制器+执行单元)
驱动器尺寸290*205.2*101.5mm
污染程度2

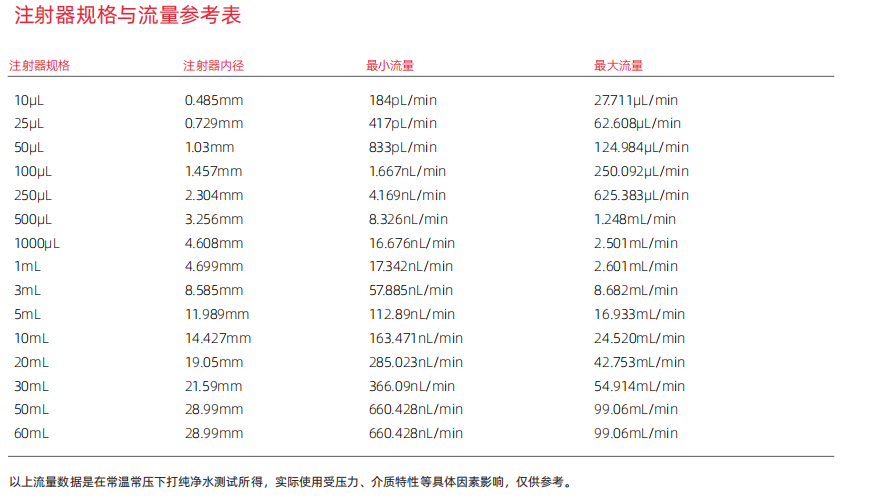

注射器规格与流量参考

注射泵规格

注射器内径

最小流量

最大流量

0.5µL

0.103mm

8.000pL/min

1.249µL/min

1 µL

0.146mm

16.000pL/min

2.511µL/min

2 µL

0.206mm

33.000pL/min

4.999µL/min

5 µL

0.343mm

83.000pL/min

12.497µL/min

10µL

0.485mm

184.00pL/min

27.711µL/min

25µL

0.729mm

417.00pL/min

62.608µL/min

50µL

1.03mm

833.00pL/min

124.984µL/min

100µL

1.457mm

1.667nL/min

250.092µL/min

250µL

2.304mm

4.169nL/min

625.383µL/min

500µL

3.256mm

8.326nL/min

1.248mL/min

1000 µL

4.608mm

16.676nL/min

2.501mL/min

1mL

4.699mm

17.342nL/min

2.601mL/min

3mL

8.585mm

57.885nL/min

8.682mL/min

5mL

11.989mm

112.890nL/min

16.933mL/min

10mL

14.427mm

163.469nL/min

24.520mL/min

20mL

19.05mm

285.027nL/min

42.754mL/min

30mL

21.59mm

366.090nL/min

54.913mL/min

50mL

26.594mm

555.459nL/min

83.318mL/min

60mL

26.594mm

555.459nL/min

83.318mL/min

以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考

尺寸图(单位:mm)
