功能特点
-
雷弗TYD02-10型实验室注射泵采用一体化台式设计，4.3寸高清液晶触摸屏显示及操作，可装卡10支塑料注射器或玻璃进样针，注射器容量范围宽至10μL～10mL，流量范围0.184nL/min～24.520mL/min；
-
使用优异的控制系统和精密的机械结构，行程控制精度误差＜±0.35%，多种工作模式可选，功能强大，非常适用于科研试验中各种流体的高精度微量传输；
-
传动丝杠的固定方式采用高强度航空轴承，相对于传统的铜套轴承，丝杠的使用寿命得到显著地提高，且精度更高；
-
强大的抗电磁干扰性能，可在高压静电电场下连续稳定运行；
-
RS485通讯，兼容Modbus协议，可与计算机、PLC、单片机等多种上位机组成自动化控制系统。
-
可装卡10支塑料注射器或玻璃进样针
多种工作模式选择
彩色液晶触摸屏，操作方便快捷
支持屏幕锁定，按键静音操作
按键配指示灯，工作状态清晰明确
支持多种标准注射器，可自定义注射器
高精度控制
注射器保护和堵车报警
RS485通讯，支持MODBUS协议
外部信号控制启停和方向
宽范围电源输入
全金属防静电、防腐喷涂工艺外壳
产品参数
| 技术参数 | |
| 行程 | 140mm |
| 推力调节 | 1~100%任意可调 |
| 操作方式 | 触摸屏+常用功能按键 |
| 通信接口 | RS485，MODBUS协议 |
| 注射器规格 | 10μL～10mL |
| 工作模式 | 注入，抽取，先注入后抽取，先抽取后注入，连续循环 |
| 行程控制精度 | 误差＜±0.35%（行程＞30%满行程时） |
| 线速度范围 | 1μm/min~150μm/min |
| 状态信号输出 | 1路指示启停状态，1路指示方向状态 |
| 行程分辨率 | 0.156μm/μstep |
| 掉电记忆 | 保持掉电前设置参数 |
| 通道数 | 10 |
| 注射器选择 | 内置主要厂家，主要型号注射器供选择；可使用自定义注射器，直接输入注射器内径 |
| 重量 | 5.2kg |
| 其他功能 | 暂停和停止，按键音提示，锁定参数，快进和快退，显示高亮度调节 |
| 适用电源 | AC100～240V，50/60Hz |
| 工作环境 | 环境温度5～40℃，相对湿度<80% |
| 参考流量 | 0.184nL/min～24.520mL/min |
| 额定线性推力 | ＜±0.35%（行程＞大行程30%时） |
| 线速度调节分辨率 | 1μm/min |
| 外形尺寸 | 290×283×180mm |
| 控制信号输入 | 1路指示启动状态，1路指示方向信号 |
| 显示方式 | 4.3寸彩色液晶，同屏幕显示传输液量，剩余液量，流量，运行方向，注射器规格等，动画显示运行状态 |
| 流量校正 | 通过校正程序获得液量 |
| 流量范围 | 0.184nL/min～24.520mL/min |

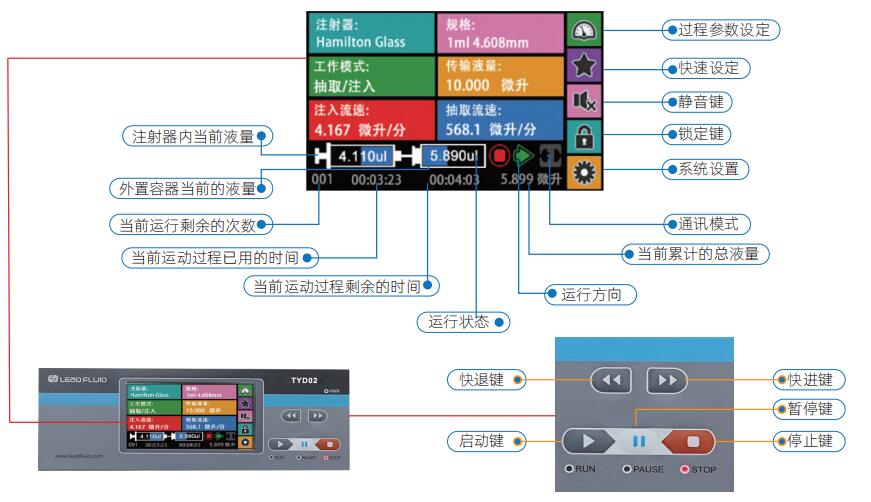

液晶显示屏
注射器规格与流量参考表
| 注射器规格 | 注射器内径(mm) | 小流量(nl/min) | 大流量(ml/min) |
| 10μL | 0.485 | 0.184 | 0.027 |
| 25μL | 0.729 | 0.417 | 0.0626 |
| 50μL | 1.03 | 0.833 | 0.125 |
| 100μL | 1.457 | 1.667 | 0.250 |
| 250μL | 2.304 | 4.169 | 0.625 |
| 500μL | 3.256 | 8.326 | 1.248 |
| 1mL | 4.699 | 17.342 | 2.601 |
| 5mL | 11.989 | 112.890 | 16.933 |
| 10mL | 14.427 | 163.469 | 24.520 |
以上流量数据是在常温常压下打纯净水测试所得，实际使用受压力、介质特性等具体因素影响，仅供参考。

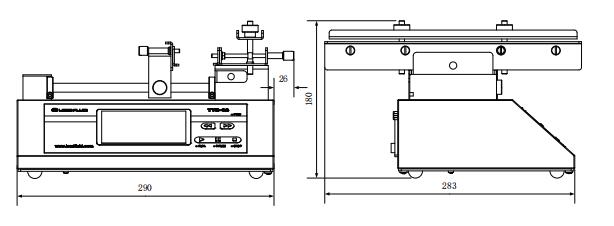

| 尺寸图（单位：mm） | |
 |
