功能特点
DS系列卡片式泵头专为小流量、多通道流体传输而设计,可实现1~48及以上多条管路同时传输,结构紧凑,使用便捷;
精巧的结构设计,即使与传统多滚轮泵头相比,仍然可以提供非常低的传输脉动;
合理的机械结构及高精度的加工工艺,保证了通道之间流量一致性;
可独立装卸的卡片式结构,易于更换和固定泵管;

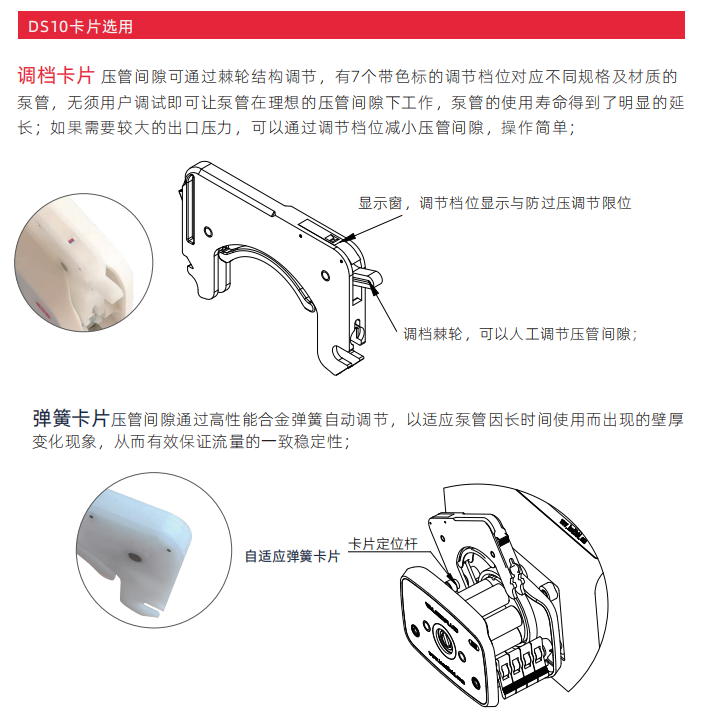

卡片压管装置有棘轮调档和自适应弹簧两种:调档卡片带档位显示,压管间隙可根据泵管尺寸手动调节,适应不同壁厚的泵管及传输压力;弹簧卡片采用自适应设计,压管间隙会根据泵管壁厚自动调节;
泵头滚轮材料采用高强度不锈钢,卡片材料可选POM和PVDF高功能塑料,满足不同的工况要求;
可适合壁厚0.8~1mm、内径0.13~3.17mm的Silicone、Pharmed、PVC、Viton等多种材质和规格的泵管,单通道流量最高50ml/min;
泵头滚轮数有6或10个可选:6滚轮泵头的流量范围大,泵管寿命长;10滚轮泵头传输脉动更小,软管磨损稍高;
可匹配100rpm以下的步进电机、伺服电机、交流减速、直流减速等多种电机;

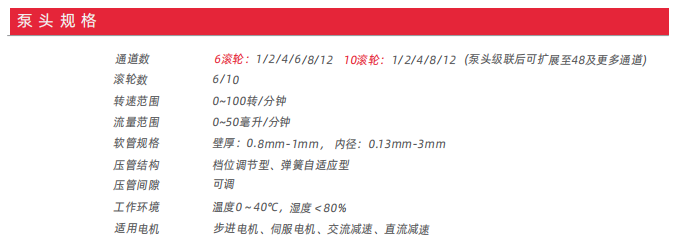

产品参数
技术参数 | |

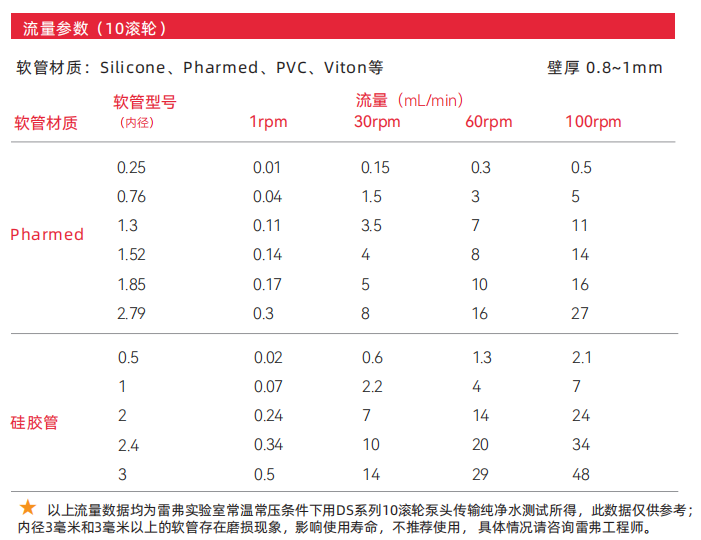

流量范围 | 0-50毫升/分钟 |
外壳材质 | ABS、PA66 |
转速范围 | 0-100转/分钟 |
滚轮数 | 6滚轮、10滚轮 304不锈钢,( 316材质需定制) |
通道数 | 1、2、4、6、8、12 |
工作环境 | 温度0~40℃,湿度<80% |
压管结构 | 档位调节型、弹簧自适应型 |
外形尺寸 | L*81.2*94.5 |
重量 | 0.42Kg(DS6-4) |
卡片 | POM、PVDF可选 |

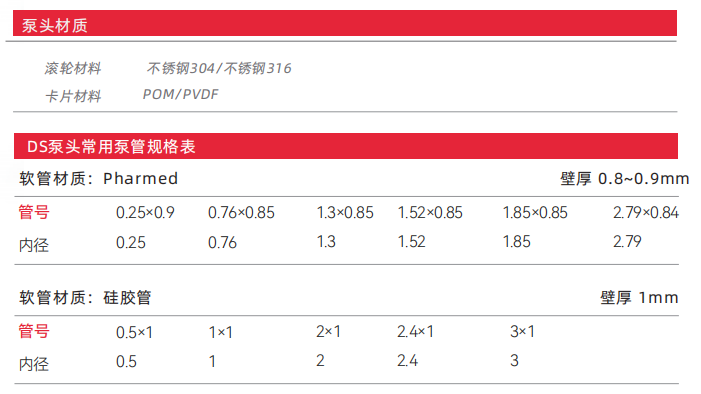

软管规格 | 壁厚:0.8mm-1mm, 内径:0.13mm-3mm |
其他 | BT10XX系列、BT103S(适用驱动器) |

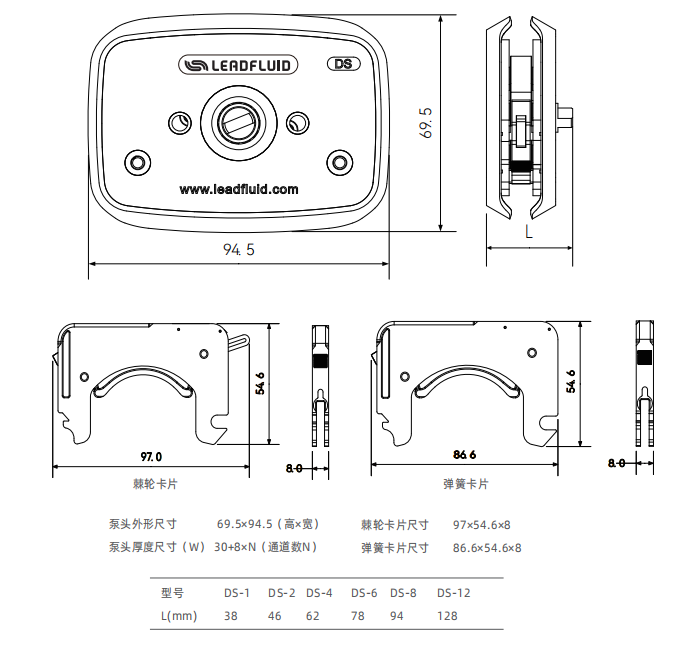

尺寸图(单位:mm) | |
