齿轮泵

CT3001F采用伺服无刷电机驱动,高性能,低噪音,不锈钢磁驱动泵头,可实现无脉动, 恒流速的流体控制。彩色液晶显示,触摸屏操作,可轻松设置参数。多种工作模式可选,流量显示,适用于各种实验领域。多种外控方式,方便与其他设备配合使用,支持Modbus通讯协议,简化系统开发的难度。

功能特点
  • 可安装多种泵头;

  • 适合传输较粘稠,高压力的液体;

  • 无脉动传送,低噪音;

  • 磁力耦合设计,便于维护;

  • 伺服无刷驱动,高效率,高精度,免维护;

  • 彩色液晶显示,触摸屏操作;

  • LF-Touch-OS软件系统;

  • 流量显示,流量控制;

  • 多种工作模式;

  • 流量校正向导,保证液量的精度;

  • 智能温控功能;

  • 外控信号控制,物理隔离,模拟量调速;

  • RS485通讯,兼容Modbus协议;

  • 宽范围电源输入,适应不同环境 。

产品参数
技术参数
分装时间0.1~999秒
电源电压AC 100-240V,50/60Hz
工作模式流量模式,时间分配,液量分配,复制分配
通讯RS485通讯,MODBUS协议
工作环境工作温度0-40℃,相对湿度<80%
转速分辨率1rpm
外控信号5V,12V(标配),24V(选配)
传输液体粘度≤200cSt
传输液体颗粒限制颗粒直径≤10μm(建议前置过滤器)
模拟量输入信号0~5V(标配),0~10V、4~20mA(选配)
驱动器重量3.5kg
转速输出信号0~5V
转速范围 50~3000rpm
外形尺寸293×180×198mm(长×宽×高)
流量范围15~2700mL/min
功率<50W
防护等级IP31
机箱材质塑料
适用泵头
泵头规格与流量参考表
泵头规格 齿轮材质 转速范围
(转/分钟)
传输压力(Mpa) 流量范围
(mL/min)
MG204XD0PT00000 PEEK 50~3000 ≤0.8 15~900
MG209XD0PT00000 ≤0.8 30~1800
MG213XD0PT00000 ≤0.3 45~2700

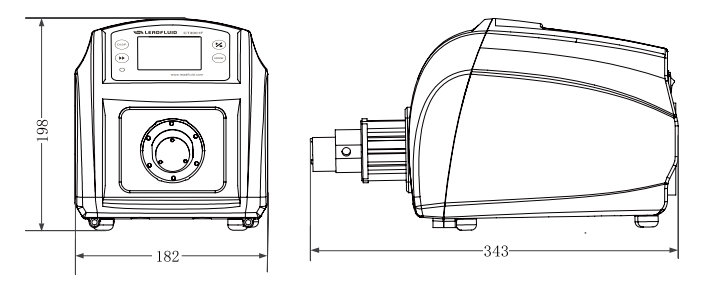

尺寸图(单位:mm)
